高清播放机电信端传导整改

前段时间整改了一个高清播放机电信端传导,现在向大家分享一下

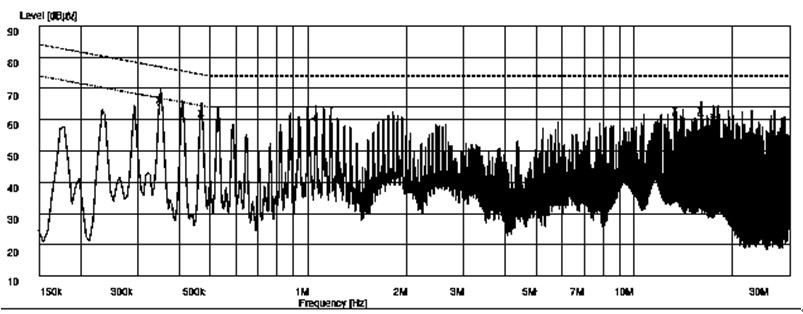

首先,电信端传测试按照GB9254-2008标准执行,图1为该传导测试的摸底结果

                              图1

在测试数据显示在0.355MHz时AV值为69.03dB比限值67dB超了2.03dB.

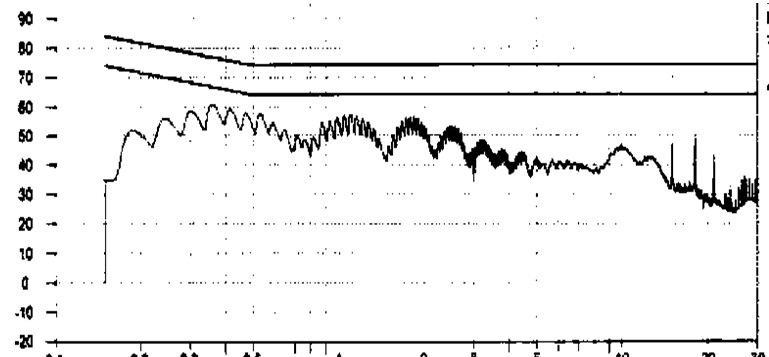

根据以往的整改思路首先想到了这有可能是网络变压器引起的,故更换了网络变压器再做测试,测试结果见图2

                             图2

从上面的结果可以看出在5MHz之后的有所好转,但在低频部分还是不尽人意.

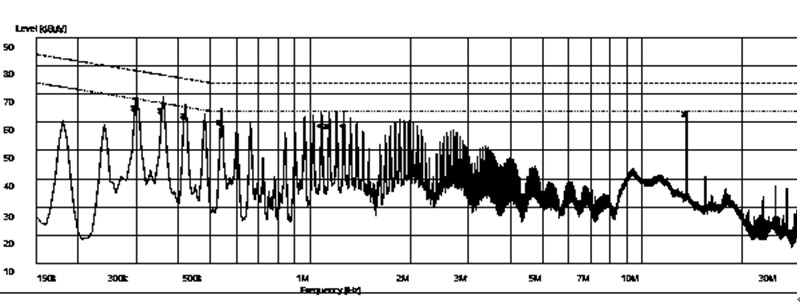

根据前两次的测试中发现,在低频部分的测试图和该适配器的传导测试低频部分的曲线非常相似.故想到了有可能是适配器导致的骚扰超编,为证实这一猜想,故更换了另一适配器再做测试,测试结果如图3

                              图3

从上图看低频部分已经得到了很好的改善,再对比前两次的测试图更换了电源适配器对其电,信端的传导骚扰在低频部分影响较大,但在5MHz之后的频段比整改前的跟差了,仍然没有达到预期的效果.

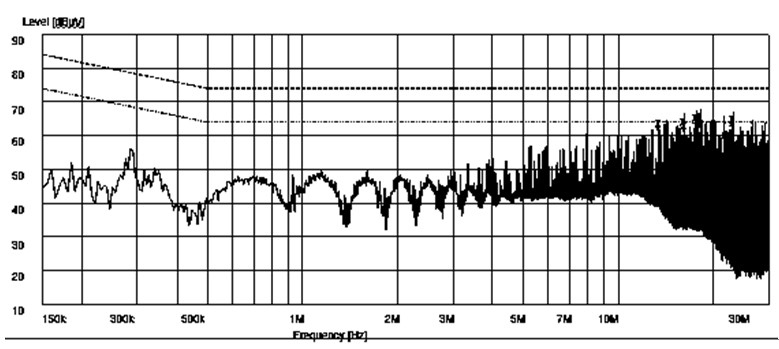

结合前两次的整改,再次对该机器(高清播放机)的本身进行详细的分析,发现在该机器的在电源输入端无任何的滤波措施,故在该处(电源的正负极间)加一个47uF的电解电容,其测试结果见图4

                               图4

从上图可以看出,这次整改已经通过了测试.

经过上述整改，我们可以看出电源部分对电信端传导的影响是至关重要的.
